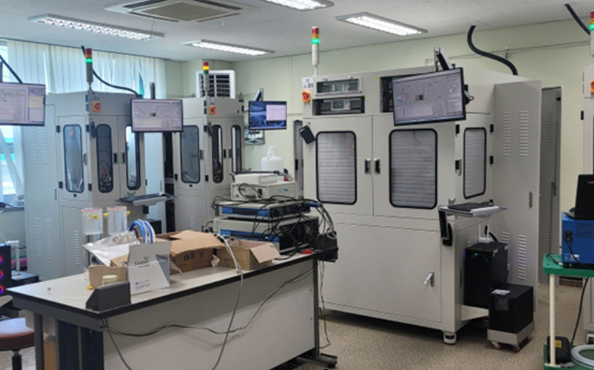

燃料电池、电解水与能源电化学测试设备

Scitech Korea / Brillante

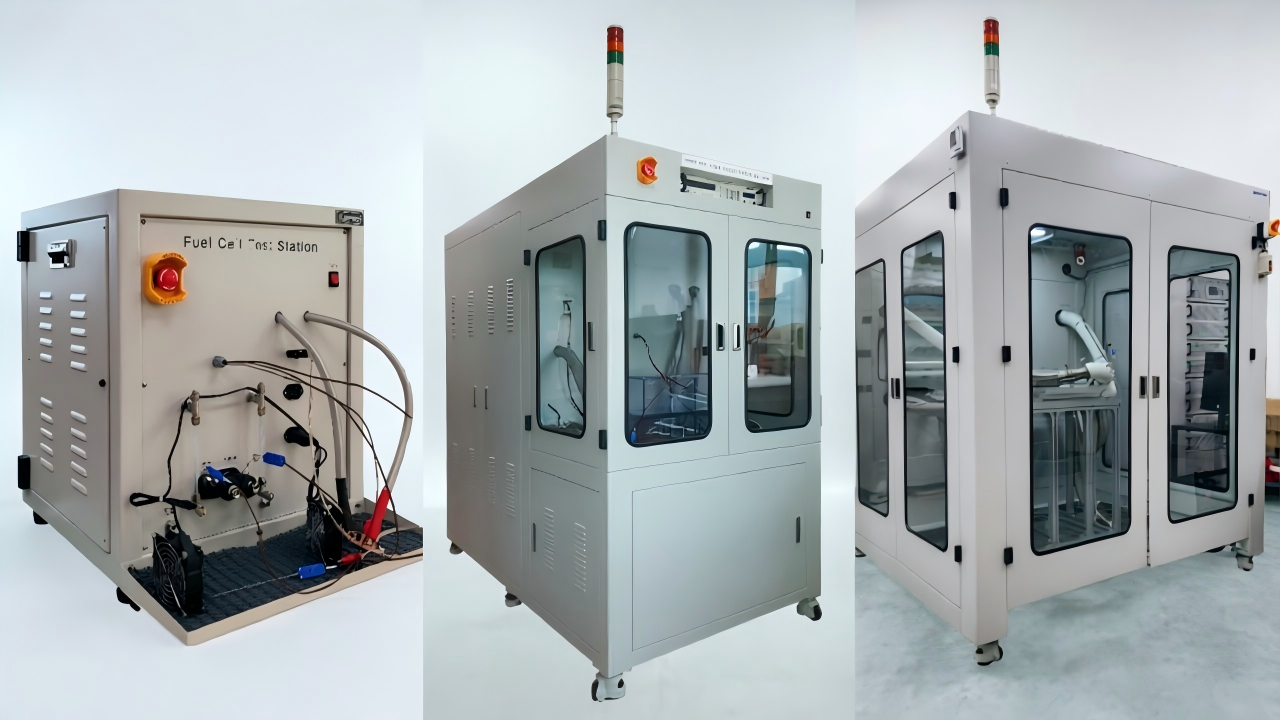

PEMFC 燃料电池测试台

单体型、大学型、实验室型及 1~300kW 电堆型燃料电池测试系统

Scitech PEMFC 测试台面向质子交换膜燃料电池单体与电堆测试，可根据客户需求定制功率范围、气体量程、加湿、背压、电压巡检和交流阻抗/HFR 等模块。系统基于 LabVIEW 软件进行自动化控制，数据格式兼容 Excel，适合科研、工程验证和电堆性能评估。

PEMFC单体/电堆100W~300kW自动背压可选EIS/HFR

特点与优势

• 支持 PEMFC、单体和电堆测试，覆盖 100W 到 300kW。
• 多量程气体供应控制，MFC 精度为 ±0.8%读数 + 0.2%全量程，量程比 100:1。
• 精确加湿与露点控制，气体温度 RT~95℃，露点 RT~95℃，±1℃。
• 自动背压控制最高 3.5bar，稳定度 ±2kPa。
• 可扩展电池电压巡检，单体测试可选 5/10 通道，电堆最多 1000 通道。
• 可选单体交流阻抗或多通道 HFR，10mHz~10kHz。

型号与功率范围

类别	型号	测试范围	尺寸/说明
单体-大学型	SF100U-PE	100W	550×650×600mm
单体-实验室型	SF100L/300L/600L-PE	100W / 300W / 600W	600×600×1800 至 800×900×1800mm
单体-标准型	SF100/300/600-PE	100W / 300W / 600W	600×950×2000 至 800×1200×2000mm
电堆型	SF1K~SF20K-PE	1kW~20kW	900×1600×2000 至 1200×2200×2000mm
大功率电堆型	SF25K~SF300K-PE	25kW~300kW	1400×2500×2000 至 2000×6000×2200mm

关键参数

项目	单体 SF100/300/600	电堆 1~20kW	电堆 25~300kW
阳极流量 H2/N2	1 / 3 / 6 slpm	20~400 slpm	500~6000 slpm
阴极流量 空气/N2	5 / 15 / 30 slpm	70~1400 slpm	500~22000 slpm
加湿	RT~95℃，露点 RT~95℃，±1℃	RT~95℃，露点 RT~95℃，±1℃	RT~95℃，露点 RT~95℃，±1℃
背压控制	最高3.5bar，±2kPa	最高3.5bar，±2kPa	最高3.5bar，±2kPa
电压巡检	可选5或10通道	最多1000通道	最多1000通道
交流阻抗/HFR	10mHz~10kHz	单体EIS或最多35通道HFR	单体EIS或最多35通道HFR

Scitech Korea / Brillante

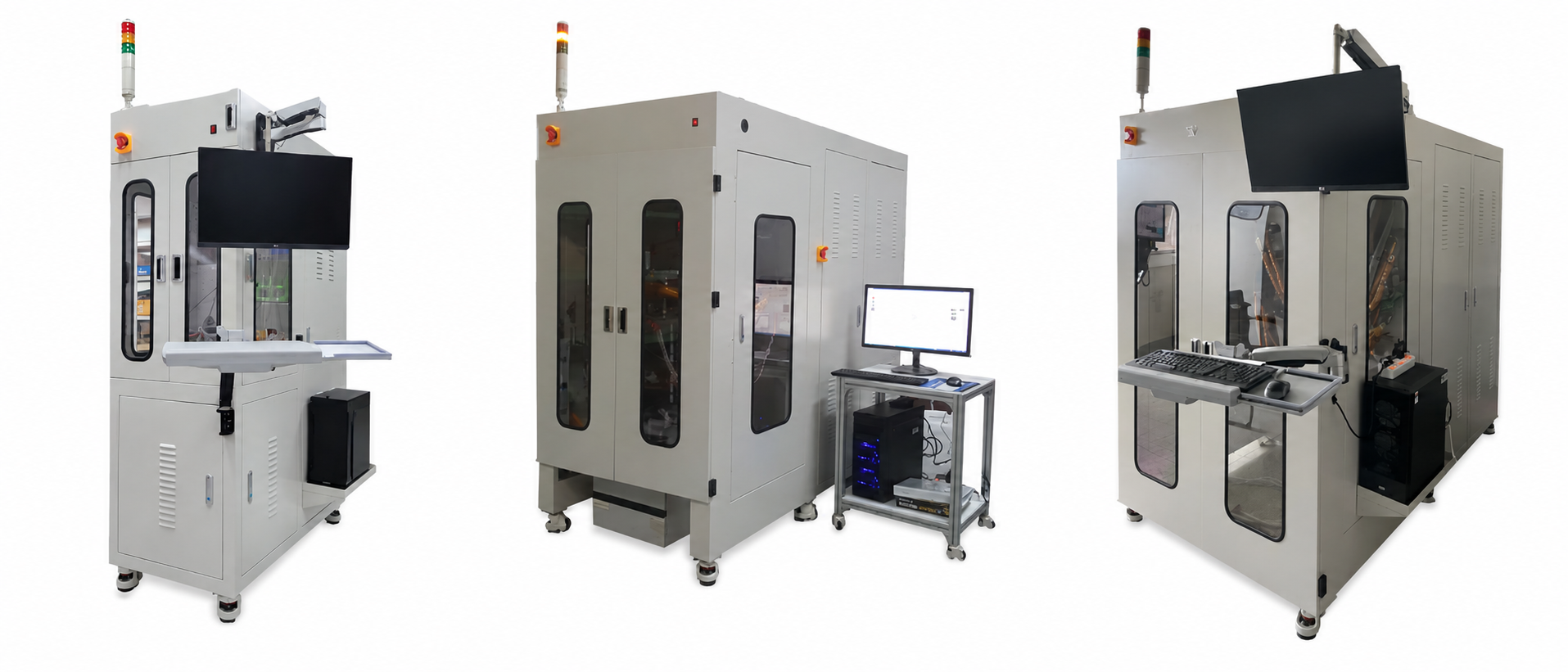

高温 PEMFC 与 PAFC 测试台

面向高温质子交换膜燃料电池和磷酸燃料电池的单体/电堆测试系统

HTPEMFC 与 PAFC 测试台结构和功能相近，均支持单体和电堆测试、多气体混合、可选加湿、管路高温加热、废气冷却、背压控制、电压巡检和交流阻抗测试。HTPEMFC 最高电池温度 220℃，PAFC 最高电池温度 250℃。

HTPEMFCPAFC最高250℃单体/电堆EIS可选

特点与优势

• 支持单体 100W / 300W / 600W 与电堆 kW 级系统。
• 管路加热器直接温度控制，HTPEMFC 最高 220℃，PAFC 最高 250℃。
• 可选加湿：气体温度 RT~95℃，露点 RT~95℃，±1℃。
• 自动背压控制最大 3.5bar，±2kPa 稳定度。
• 最多 1000 通道电压巡检，单体交流阻抗 10mHz~10kHz。

型号范围

类别	HTPEMFC 型号	PAFC 型号	测试范围
单体型	SF100/300/600-HP	SF100/300/600-PA	100W / 300W / 600W
HTPEMFC电堆	SF1K~SF50K-HP	—	1kW~50kW
PAFC电堆	—	SF1K~SF100K-PA	1kW~100kW

Scitech Korea / Brillante

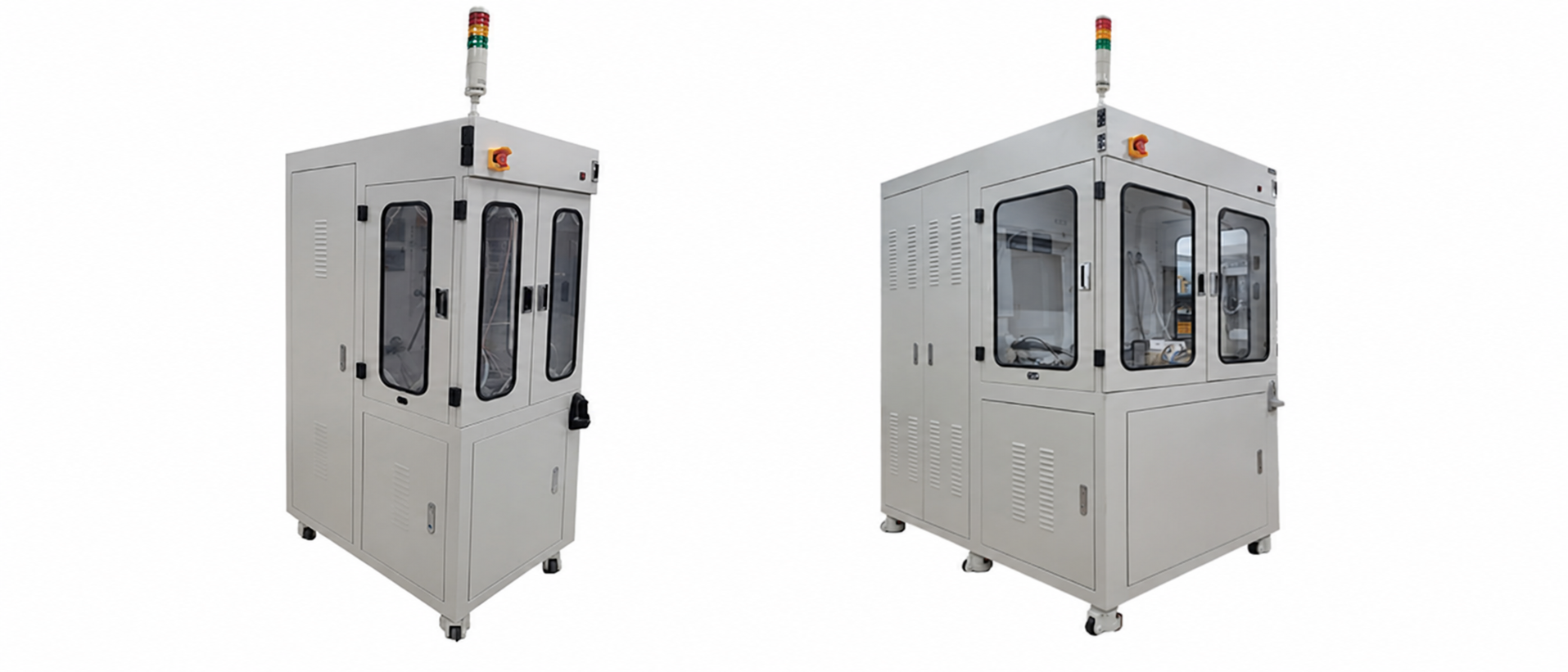

DMFC 直接甲醇燃料电池测试台

单体 50~200W 与电堆 300W~5kW 直接甲醇燃料电池测试系统

DMFC 测试台专用于直接甲醇燃料电池，支持甲醇供应、阴极空气流量控制、可选加湿、燃料温度控制、甲醇浓度自动控制、背压控制、电压巡检和交流阻抗测试。

DMFC甲醇供应50W~5kW浓度控制EIS可选

特点与优势

• 支持单体型 50W、200W 和电堆型 300W~5kW。
• 甲醇供应范围 30~3000 sccm，阴极空气 4~400 slpm。
• 可选加湿，气体温度 RT~95℃，露点 RT~95℃，±1℃。
• 柔性管路加热，直接燃料温度控制。
• 可选阴极自动背压控制最高 3.5bar，±2kPa。
• 甲醇浓度自动控制系统。

型号范围

类别	型号	测试范围	尺寸/说明
单体型	SF50-DM / SF200-DM	50W / 200W	700×950×2000mm
电堆型	SF300~SF5K-DM	300W~5kW	定制

Scitech Korea / Brillante

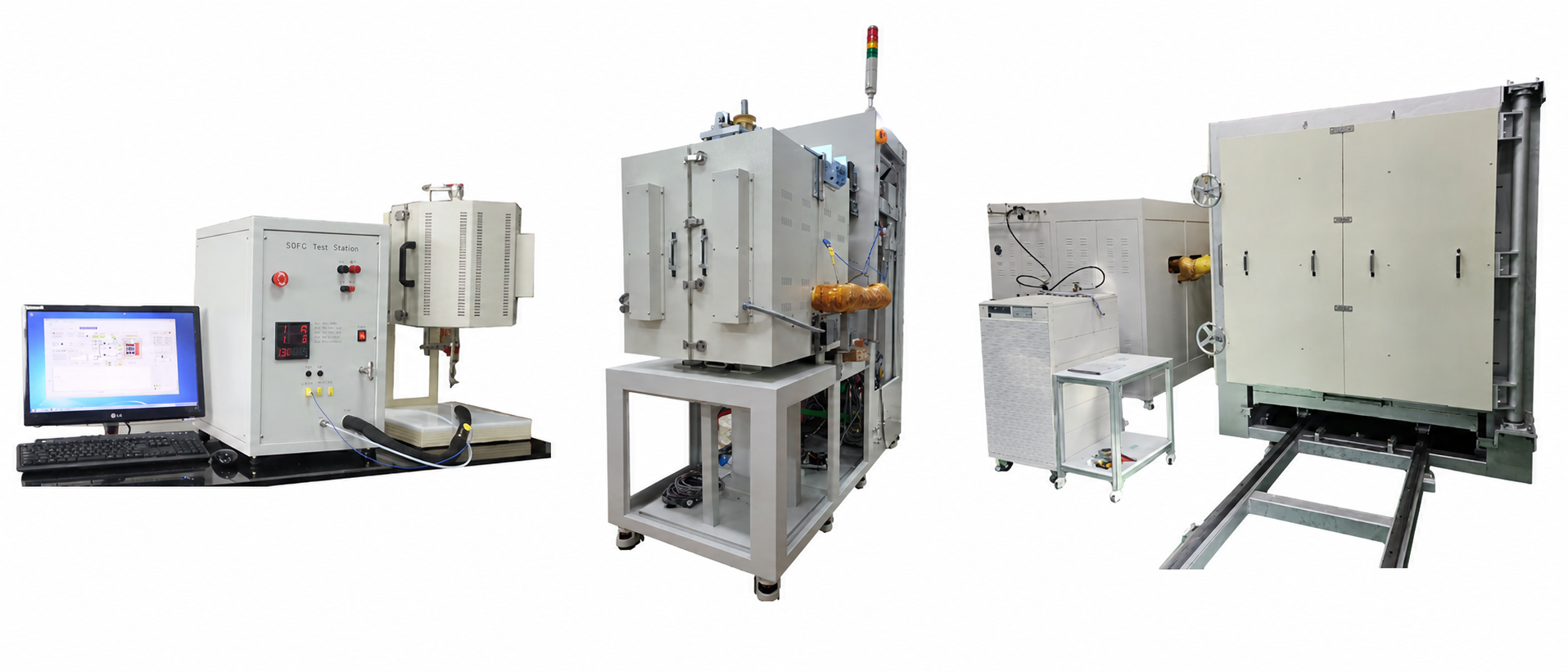

SOFC 固体氧化物燃料电池测试台

SOFC 单体、电堆、电导率测试与 MTC 模块

SOFC 系列覆盖纽扣电池、平面电池、大面积平面电池、电堆、电极材料电导率测试以及 MFC/温度控制模块。系统支持多种燃料气体、最高 900~1000℃炉体、可选加湿、管路高温加热和电堆加载压力控制。

SOFC最高1000℃单体/电堆电导率MTC

特点与优势

• 单体 SOFC 覆盖纽扣电池 50W、平面电池 50/100W、大面积平面电池 300W。
• SOFC 电堆覆盖 500W、1kW、5kW、10kW、25kW。
• 支持 CH4、CO、CO2、NH3 等多种附加气体混合。
• 单体炉子最高 1000℃，电堆箱式炉最高 900℃。
• 可选自动压力控制：单体最高30bar，电堆伺服加载最大1000kgf。
• 电导率测试系统内置源表，最小 ±10pA / ±1μV。

SOFC 型号范围

类别	型号	测试范围	尺寸/说明
SOFC单体	SF50U-SO	纽扣电池，50W	台式 600×500×550mm
SOFC单体	SF50L-SO / SF100L-SO	平面电池，50W / 100W	立式 600×700×1800mm
SOFC单体	SF300-SO	大面积平面电池，300W	立式 800×1200×2000mm
SOFC电堆	SF500~SF25K-SO	500W~25kW	800×1300×2000 至定制

Scitech Korea / Brillante

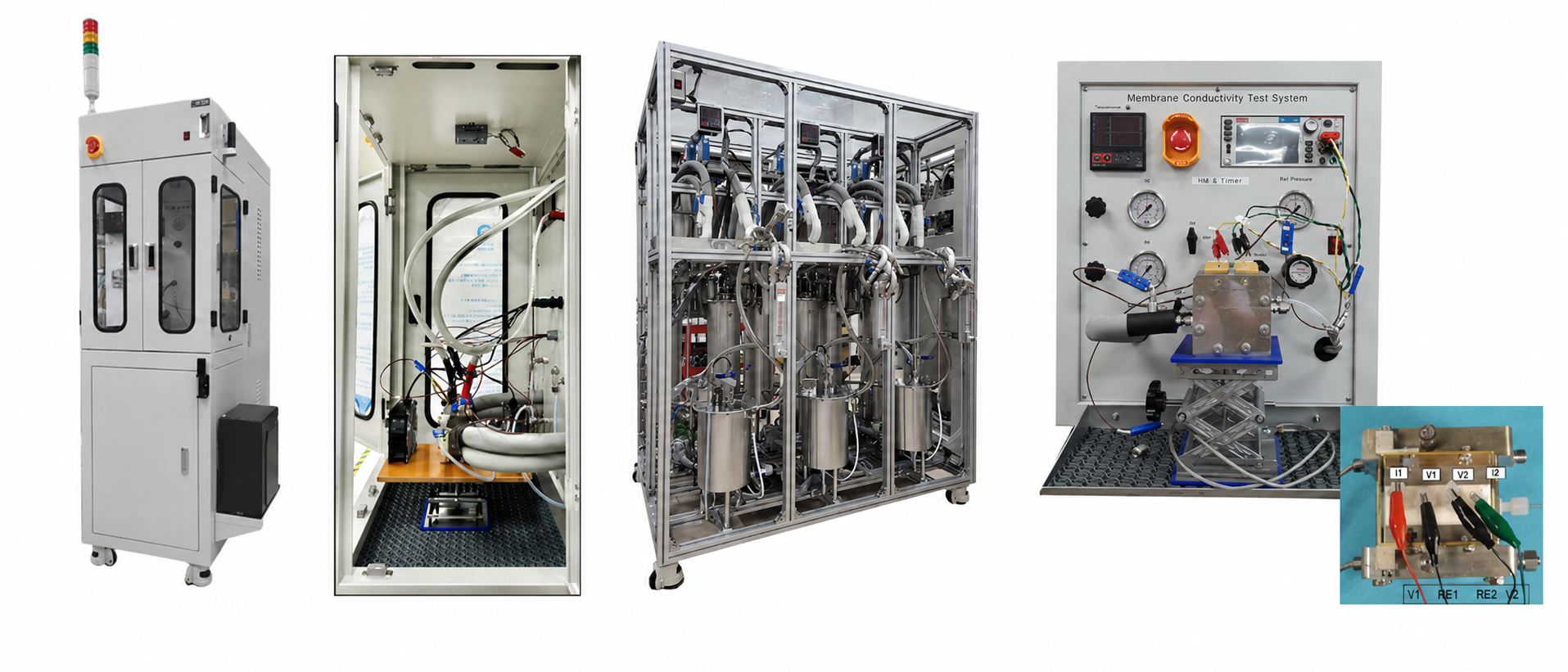

PEMFC 特殊测试、BOP 测试与关键部件

湿干态测试、OCV耐久、膜电导率、BOP模块、传感器与耗材附件

包括湿态/干态测试、OCV耐久测试、膜电导率测试系统、BOP测试台、DAQ/MFC/露点/增湿器模块，以及电解池、膜、GDL、MEA 等部件材料。

湿干态OCV耐久膜电导率BOP部件材料

特点与优势

• 湿态/干态测试台可在不同相对湿度条件下研究 PEMFC 单体。
• OCV耐久测试支持 PEMFC 和 PAFC 的循环工况耐久研究。
• 膜电导率测试系统支持 RH20~100% 实时膜电导率测试。
• BOP测试覆盖原型系统、风机、冷却泵、氢气再循环、加湿器和重整炉。
• 模块控制包括 DAQ监控、多通道 MFC 控制、露点测量与增湿器系统。
• 可提供 5/10/25/50/100cm² 电解池、Nafion/FuMa-Tech/AEM 膜、GDL 和定制 MEA。

BOP与附件模块

模块	说明	典型参数/能力
原型系统	15~200kW燃料电池测试系统集成BOP	氢气再循环、风扇、电堆液体循环、加湿、背压
风机检测	空气压缩机/鼓风机测试	100~200kW，隔音、水冷、MFC、自动背压
冷却水泵测试	液体泵与冷却回路测试	最大流量500plm，泵转速、液体流量计
氢气再循环	氢气再循环鼓风机或喷射器测试	10~100kW，流量、浓度、阀门、汽水分离器
加湿器测试台	气对气湿度测试系统	最大8000LPM，非接触湿度传感器
露点测量	非接触式激光吸收谱检测器	30~100℃露点，响应时间0.8s

Scitech Korea / Brillante

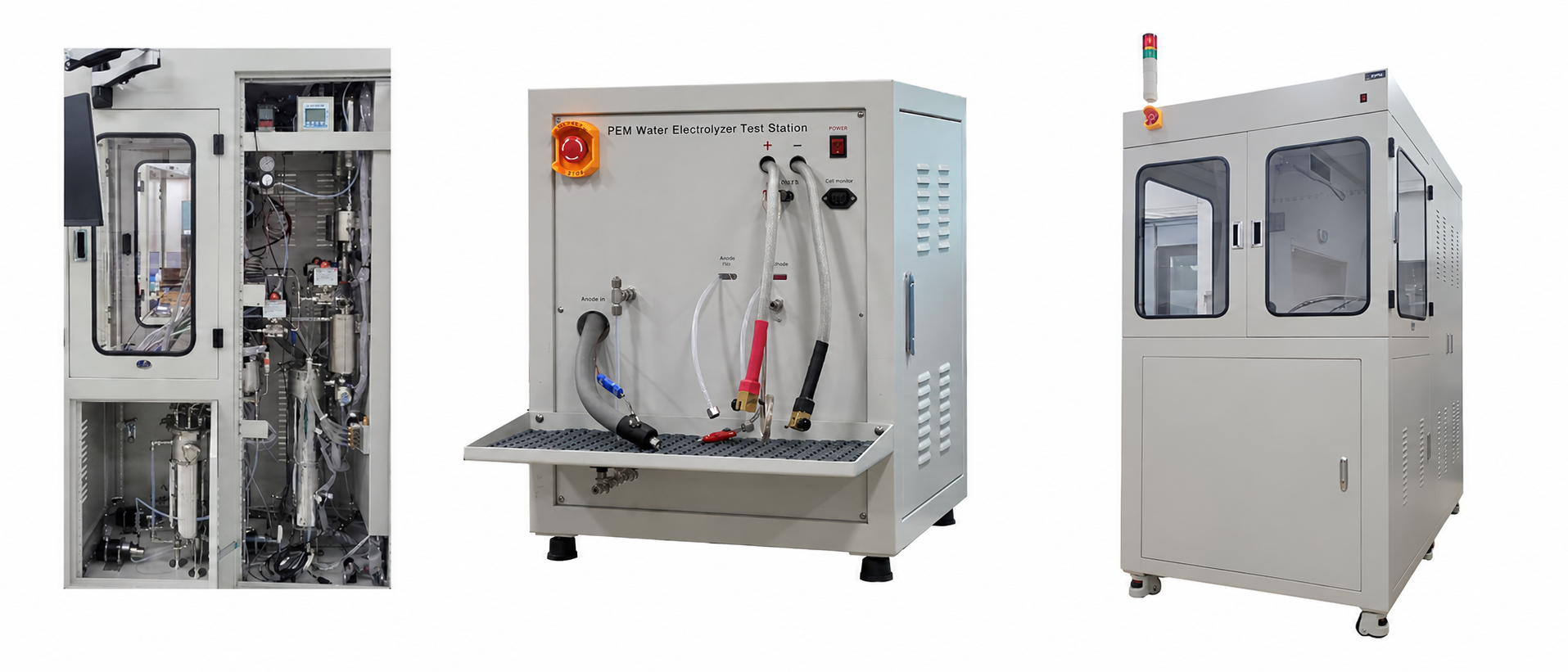

PEM / AEM / ALK / 三合一电解水测试台

300W~200kW 单体与电堆电解水测试系统

Scitech 电解水测试台覆盖 PEM、AEM、ALK 以及 PEM&AEM&ALK 三合一平台，支持单体和电堆测试。系统包含直流电源、H2/O2质量流量计与浓度传感器、水/电解液循环、自动氮气吹扫、气水分离、干燥过滤、自动背压、电压巡检和可选交流阻抗/HFR。

PEMAEMALK三合一300W~200kW

特点与优势

• 功率范围覆盖 300W~200kW。
• H2流量 1~1000 slpm，O2流量 0.5~500 slpm。
• PEM 使用去离子水阳极循环；AEM/ALK 使用阳极和阴极电解液循环。
• 气体浓度检测 O2中H2 和 H2中O2 均支持 0~5%、10%Vol。
• 自动背压控制 10bar，30bar 可选，稳定度 ±2kPa。
• 可选单体电解槽交流阻抗和 HFR，10mHz~10kHz。

型号范围

体系	型号后缀	测试范围	尺寸范围
PEM	SE300~SE200K-PE	300W~200kW	600×1100×2000 至 1500×4000×2200mm
AEM	SE300~SE200K-AE	300W~200kW	600×1100×2000 至 1500×4000×2200mm
ALK	SE300~SE200K-AL	300W~200kW	600×1100×2000 至 1800×4000×2200mm
三合一	SE300~SE200K-PEAL	300W~200kW	600×1100×2000 至 1800×4000×2200mm

Scitech Korea / Brillante

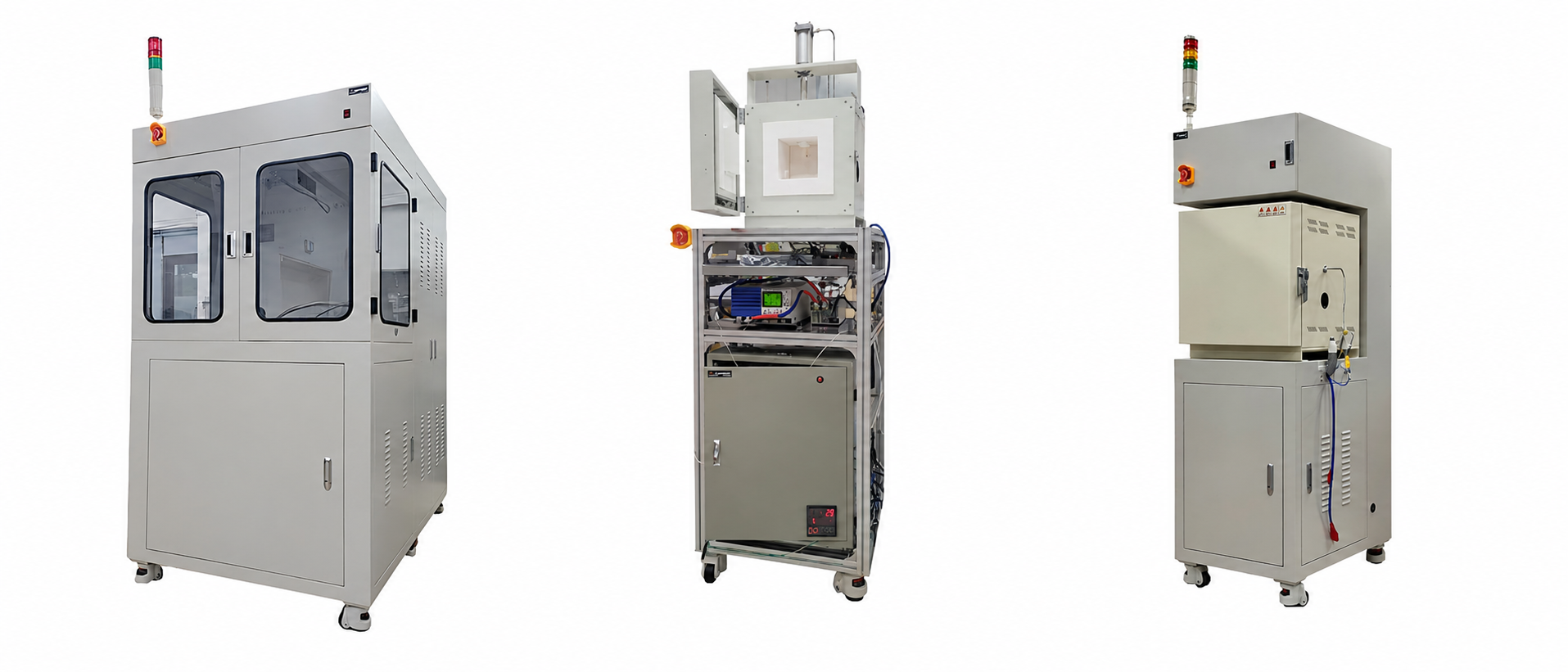

SOEC 与其他电解水测试台

高温固体氧化物电解槽与氨等特殊电解应用测试系统

SOEC 测试台用于高温固体氧化物电解槽，覆盖 100W~30kW，支持箱式炉最高 900℃、蒸发器、高温管路加热、负载压力控制和可选背压。其他电解水平台可面向氨等特殊电解应用。

SOEC100W~30kW最高900℃氨电解高压控制

特点与优势

• SOEC 覆盖 SE100-SO 到 SE30K-SO，100W~30kW。
• H2流量 0.3~150 slpm，O2流量 0.2~75 slpm。
• 箱式炉最高 900℃，可前双门全开或定制。
• 蒸发器含去离子水泵和流量计，加热室约 200℃。
• 高温管路直接气体加热最高 600℃。
• 可选自动压力控制，伺服电机控制单元最大 1000kgf。

SOEC型号与参数

型号	测试范围	尺寸	H2/O2流量
SE100-SO	100W	600×700×1800mm	0.3 / 0.2 slpm
SE300-SO	300W	700×900×1800mm	1 / 0.5 slpm
SE500-SO	500W	800×1300×2000mm	2 / 1 slpm
SE1K-SO	1kW	800×1300×2000mm	5 / 2.5 slpm
SE5K-SO	5kW	800×1300×2000mm	25 / 12 slpm
SE10K-SO	10kW	1000×1800×2000mm	50 / 25 slpm
SE30K-SO	30kW	客户定制	150 / 75 slpm

Scitech Korea / Brillante

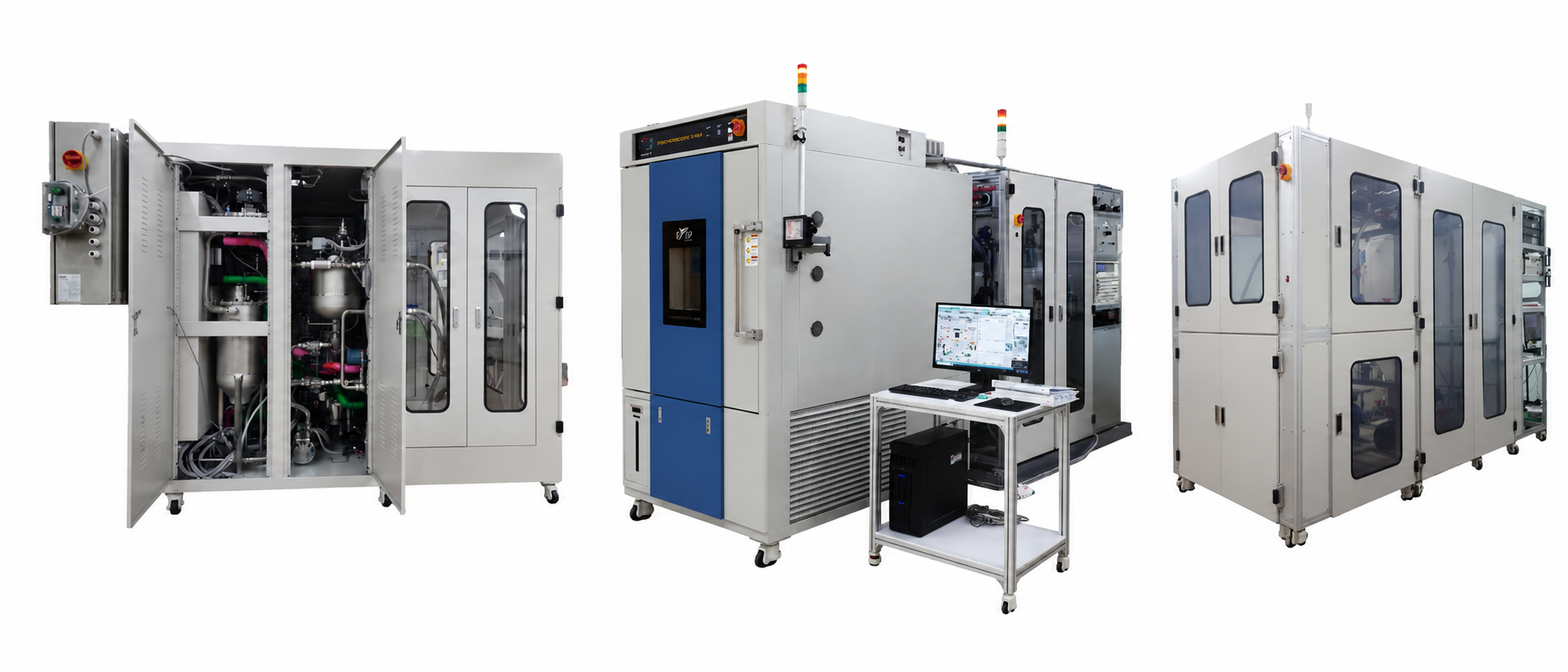

二氧化碳还原与氧化还原液流电池测试台

CO₂还原单体/电堆/高电流工作站 与 氧化还原液流电池单体/电堆测试系统

Scitech 二氧化碳还原测试台覆盖 300W~200kW，支持 CO₂ 供给、增湿、电解液循环、气液分离、产物浓度检测和高压控制；氧化还原液流电池测试台支持单体与电堆测试，包含直流负载/电源、耐腐蚀液路系统、在线监测与温控模块。

CO₂还原液流电池高电流全自动定制

特点与优势

• CO₂还原测试台支持单体、电堆和高电流工作站，范围从300W到200kW。
• CO₂系统包含 CO₂供给MFC、增湿器、电解质循环、气液分离、浓度传感器、10bar自动压力控制。
• 氧化还原液流电池测试台支持单体和电堆（5kW与30kW示例）。
• 液流电池系统包括直流负载/电源、PVDF叶轮泵、PVDF流量计、温度/压力传感器。
• 两类系统均适合按客户项目做定制化集成。

二氧化碳还原测试台

项目	说明	优势
测试范围	单体、电堆、高电流工作站，300W~200kW	覆盖研发到放大验证
气体系统	CO₂供给MFC、CO₂增湿器、CO₂ MFM	控制碳源与气体流量
电解液循环	流量控制、液体温度控制、气液分离	稳定电解条件
传感器	CO、O₂、CO₂浓度传感器，露点监测	产物与安全监测
压力控制	10bar自动压力控制	支持加压CO₂还原

氧化还原液流电池测试台

项目	说明	优势
测试类型	单体型与电堆测试台	示例5kW与30kW
充放电模块	直流负载和电源控制	完整充放电测试
液路系统	PVDF叶轮泵、PVDF流量计、CPVC管路	耐腐蚀液路
监测	样品电压、PTFE温度、PTFE压力传感器	在线监测关键参数
热交换	塑料材料热交换模块	液流电池电解液温控
