固态电池与软包电池膨胀测试系统

集成压力、厚度、温度、电化学与软件控制，面向固态电池、固体电解质和软包电池研发，提供从自动化压力平台到测试夹具、温控附件、位移监测和数据分析软件的一体化解决方案。

2013品牌创立

45+国家和地区应用

800+客户认可

5类压力/温度/厚度/电化学/软件

Overview

面向下一代电池研究的标准化测试平台

RHD 的系统优势在于将压力、温度、厚度变化和电化学数据统一到同一实验流程中，提升固态电池和软包电池测试的可重复性、稳定性和数据可比性。

压力控制

从机械加载到主动闭环控制，覆盖固态电池堆压和软包电池夹持需求。

厚度监测

通过 Distance-Addon 与 LVDT 记录循环过程中的膨胀和位移变化。

温度控制

H-Addon 与 HC-Addon 支持室温以上加热及低温到高温测试。

电化学同步

与恒电位仪、电池测试仪和分析软件结合，建立完整的多物理场数据链。

RHD Instruments

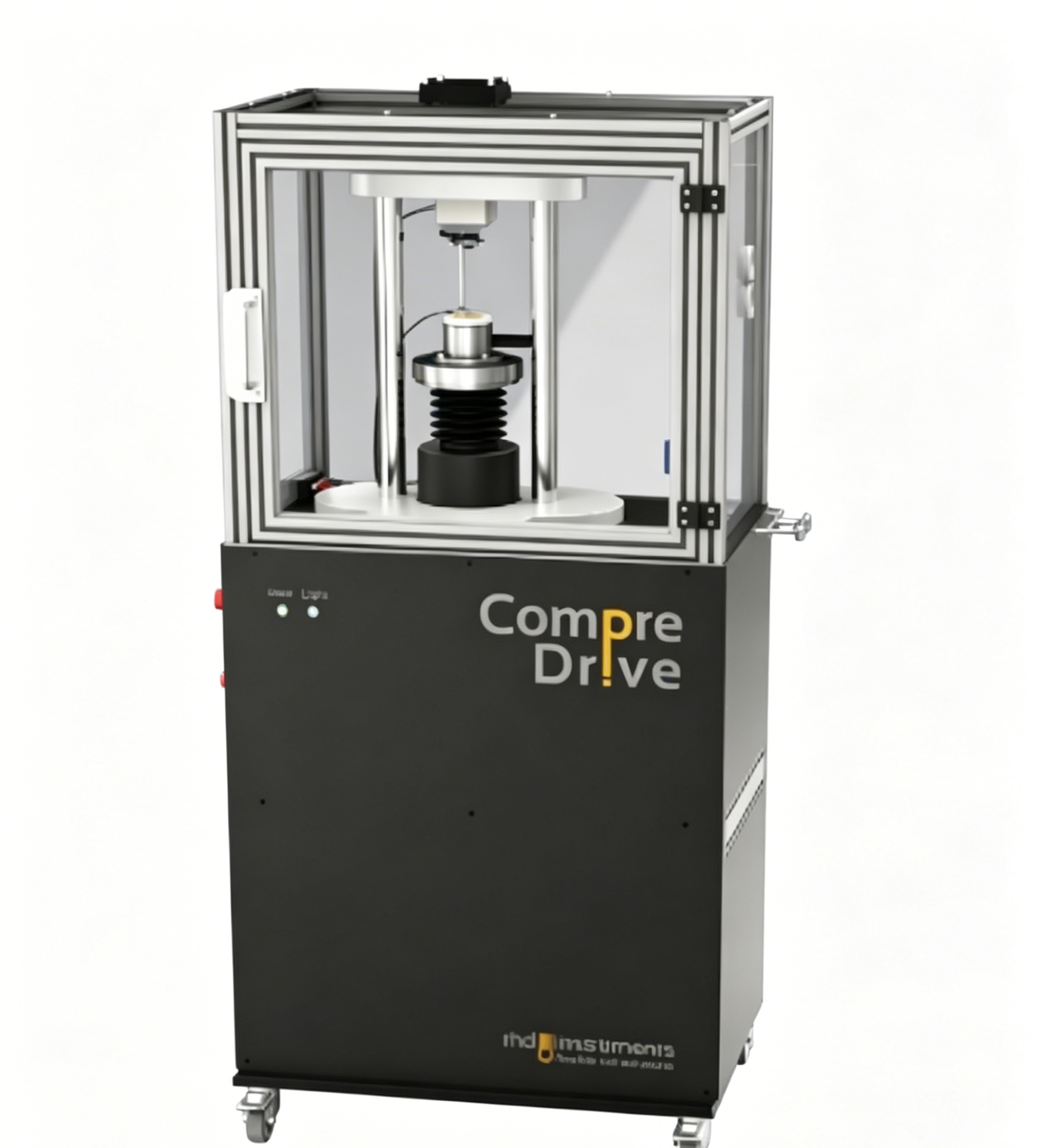

CompreDrive 全自动测试台

固态电池与软包电池全自动压力/温度/电化学测试平台

CompreDrive 是面向固态电池、固体电解质和软包电池研究的全自动测试站。系统可在可控压力和温度条件下进行循环、电导率、界面阻抗与软包电池膨胀行为研究，并通过配套软件将压力、温度与电化学数据同步记录。

全自动主动压力控制温度控制电化学同步软包膨胀测试

特点与优势

高精度主动压力调节与监测
支持固态电池、固体电解质和小型软包电池
可结合 CompreCell、CompreCell DP、CompreCell Pouch 使用
可选 H-Addon 或 HC-Addon 进行温度控制
适合长期、自动化和标准化实验流程

主要参数

参数	规格	说明
最大力	75 kN	适用于高堆压固态电池与电解质研究
最小力	0.03 kN 或 0.15% 力传感器满量程值	用于低载荷精确控制
可用力传感器	100 kN / 10 kN / 2 kN	可按实验量程选择
温度范围	-30°C 至 +230°C（HC-Addon）或室温至 +250°C（H-Addon）	HC-Addon 需要外部循环恒温器
额定尺寸	0.6 m × 0.8 m × 1.7 m	L × W × H
重量	约180 kg	实验室落地式平台

RHD Instruments

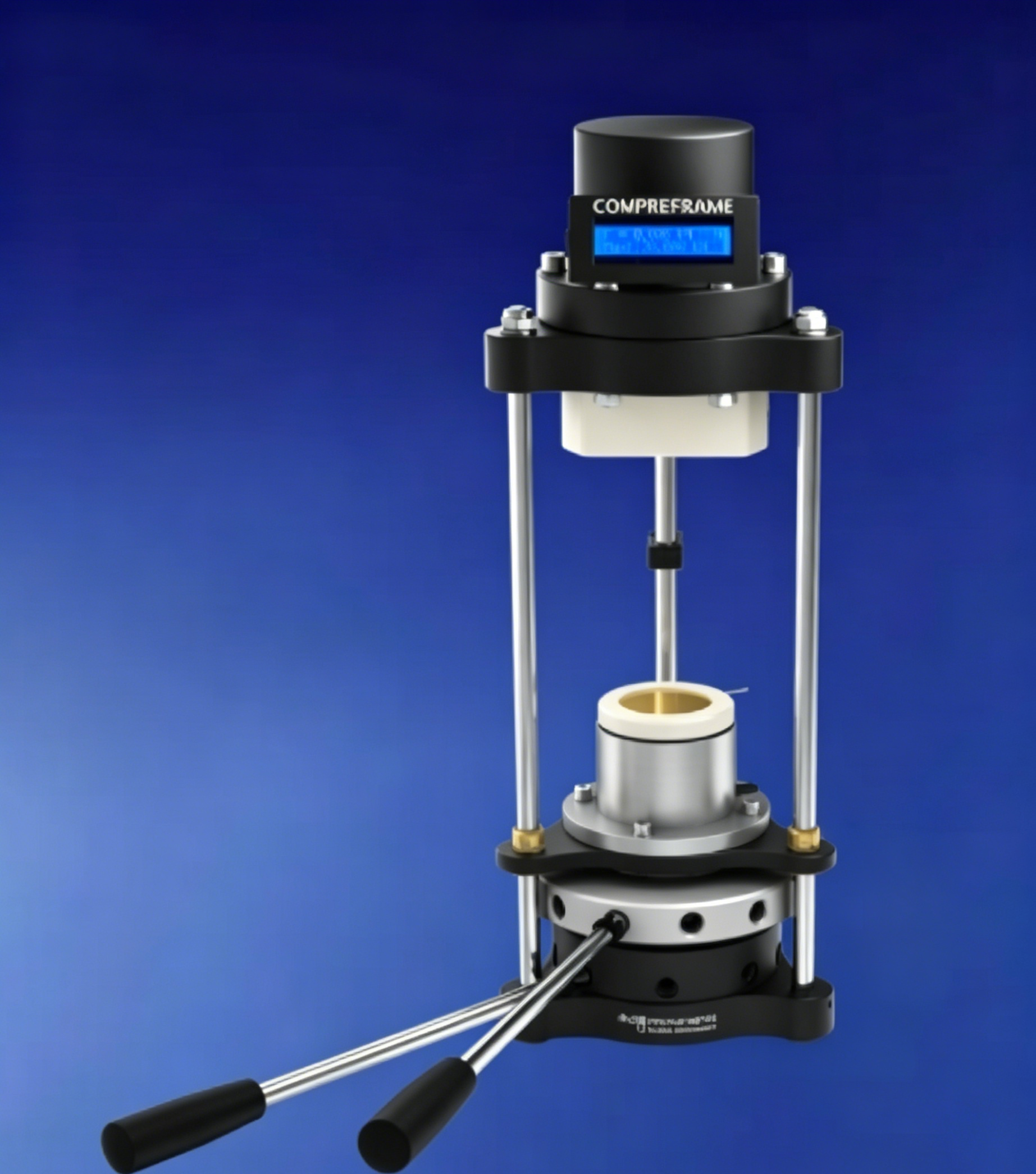

CompreFrame 台面式测试架

数显/软件监控型压力加载平台

CompreFrame 是 CompreDrive 的姊妹产品，适用于 CompreCell、CompreCell DP 和 CompreCell Pouch 等测试单元。它通过精密手动机构施加压力，并通过数字显示与软件记录压力和温度数据。

手动压力调节数字显示软件记录温控扩展台面式

特点与优势

精密手动压力加载
集成力传感器和数字显示屏
可通过 CompreDriveControl 记录力与温度
可扩展 H-Addon 或 HC-Addon 进行温度控制
体积较小，适合常规实验台和手套箱附近使用

主要参数

参数	规格	说明
最大力	32 kN	适合多数固态电池堆压研究
最大力所需扭矩	30 kN 时 50 Nm	基于机械传动与扭矩施力
最小力	0.3 kN	适合中低载荷压力实验
可用力传感器	100 kN / 10 kN / 2 kN	可按测试范围配置
温度范围	-30°C 至 +230°C（HC-Addon）或室温至 +250°C（H-Addon）	取决于套管材料和恒温器型号
额定尺寸	192 mm × 190 mm × 514 mm	紧凑台面式结构
重量	约16.5 kg	便于实验室部署

RHD Instruments

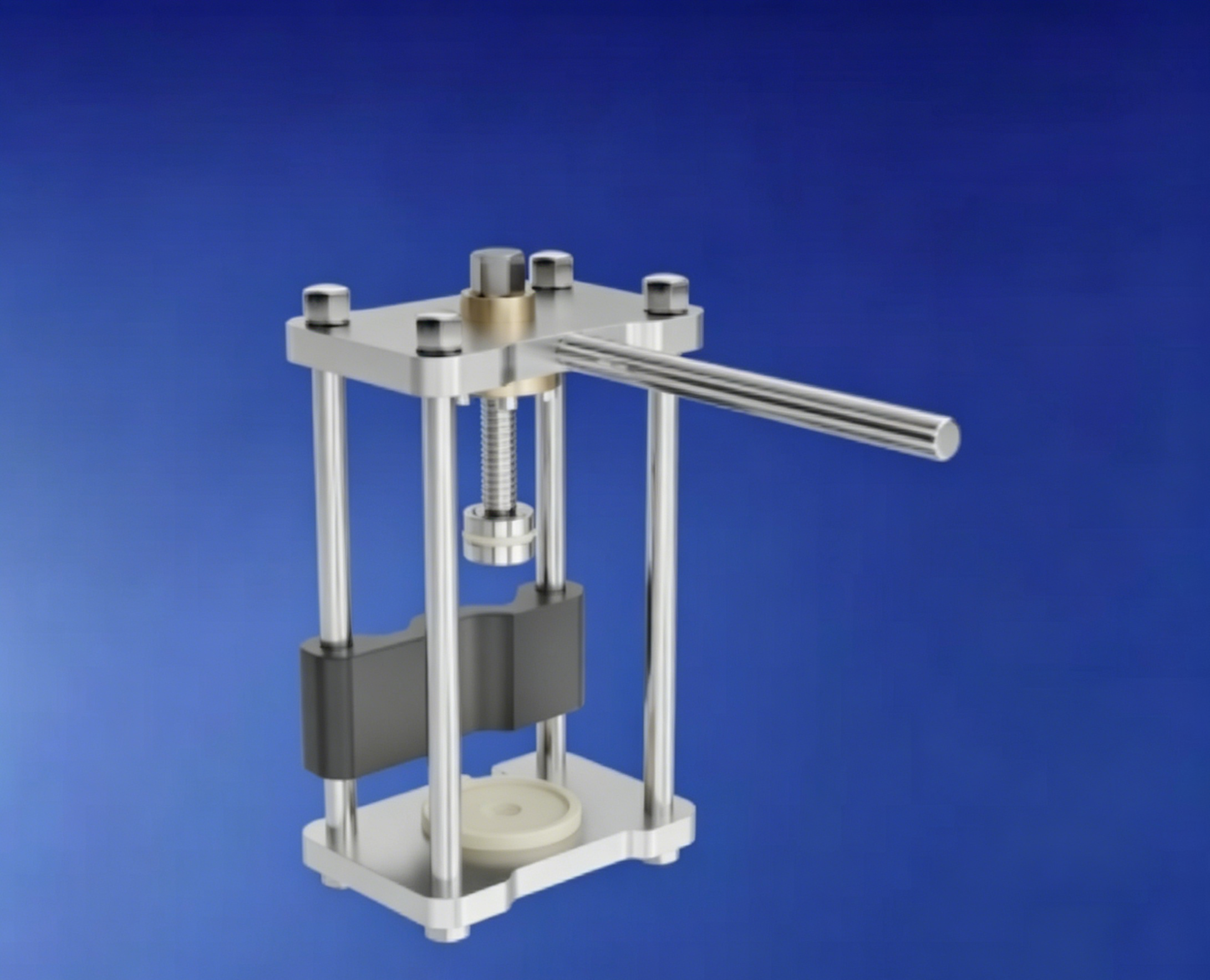

ComPrep 小型压力机

机械式固态电池制备与压力加载装置

ComPrep 是用于固态电池研究的小型手动压力机，可为 CompreCell 和 CompreCell DP 的使用做样品预压准备，也可直接作为压力加载装置连接恒电位仪进行电化学测试。

机械式手套箱友好样品预压EIS测试经济型

特点与优势

兼容圆柱形 CompreCell 系列
通过扭矩扳手实现可重复施力
可在手套箱中对粉末材料进行预压
支持从 CompreCell 中取出压片
可在温控舱中进行 EIS 或循环测试

主要参数

参数	规格	说明
压力方式	基于扭矩的手动压力加载	高精度梯形丝杠与轴承青铜组合
电气连接	2 mm 与 4 mm 母头连接器	可直接连接恒电位仪
兼容测试池	CompreCell / CompreCell DP	支持两电极和三电极配置
使用环境	手套箱、温控舱、实验台	适合空气敏感材料
典型功能	预压、取片、EIS、循环测试	用于固态电池和固体电解质研究

RHD Instruments

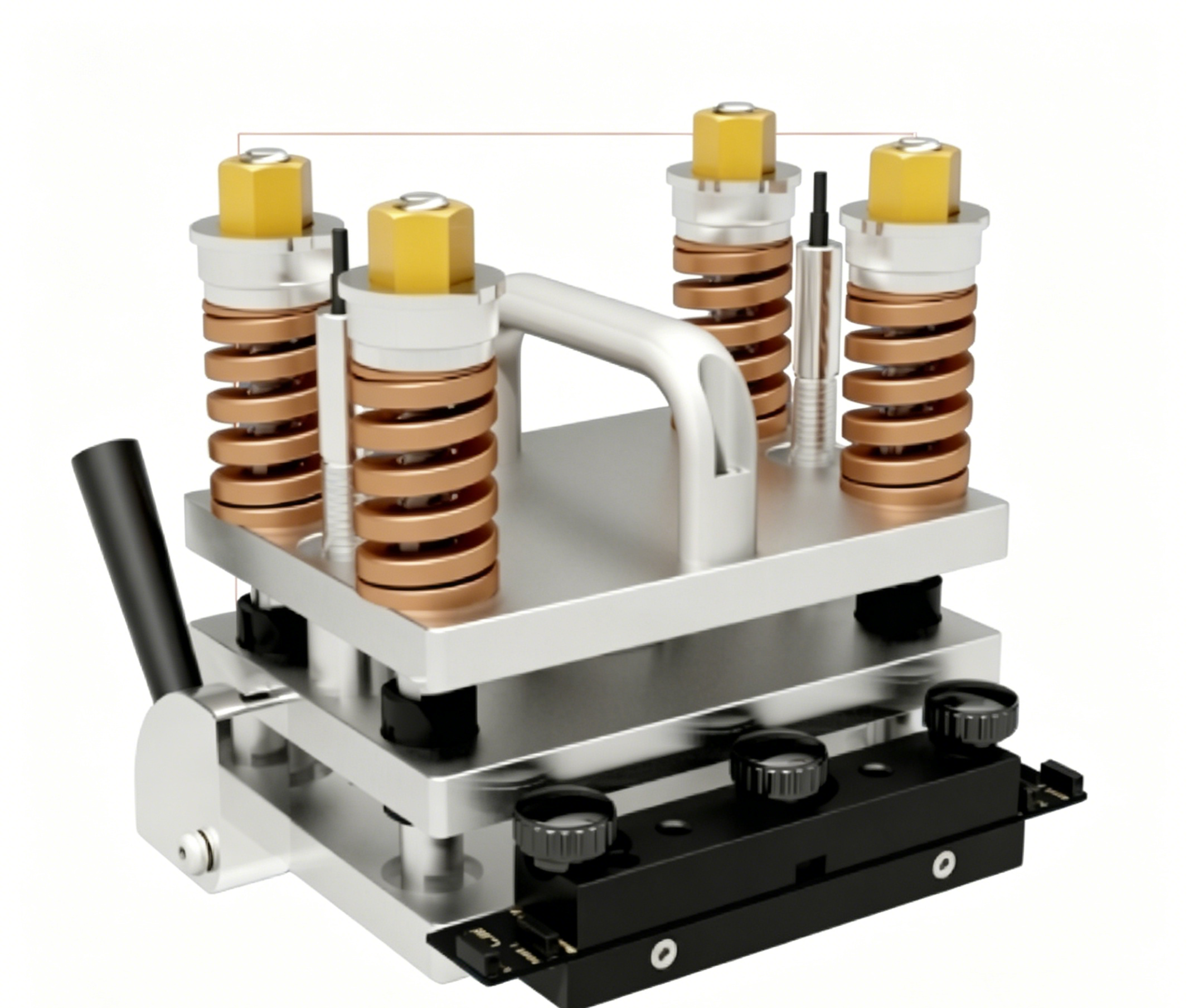

ComprePouch 软包电池固定夹具

软包电池压力加载与膨胀测试夹具

ComprePouch 用于在可控压力和温度条件下固定软包电池，可与 CompreDrive 或 CompreFrame 组合使用，适合研究软包电池在充放电循环过程中的厚度膨胀、压力变化和电化学性能。

软包电池压力加载厚度监测循环测试模块化

特点与优势

为小型软包电池设计
支持不同压力条件下的循环测试
可结合厚度监测模块进行膨胀分析
可配合温控附件研究温度影响
适合多种电池化学体系

主要参数

参数	规格	说明
适用对象	小型软包电池	用于研发与材料筛选
压力加载	支持	与压力装置组合实现
温度控制	支持	可结合 H-Addon / HC-Addon
厚度监测	支持	可结合 Distance-Addon / LVDT Distance-Addon
电化学同步	支持	可与电池测试仪或恒电位仪同步
推荐平台	CompreDrive / CompreFrame	按自动化程度选择

RHD Instruments

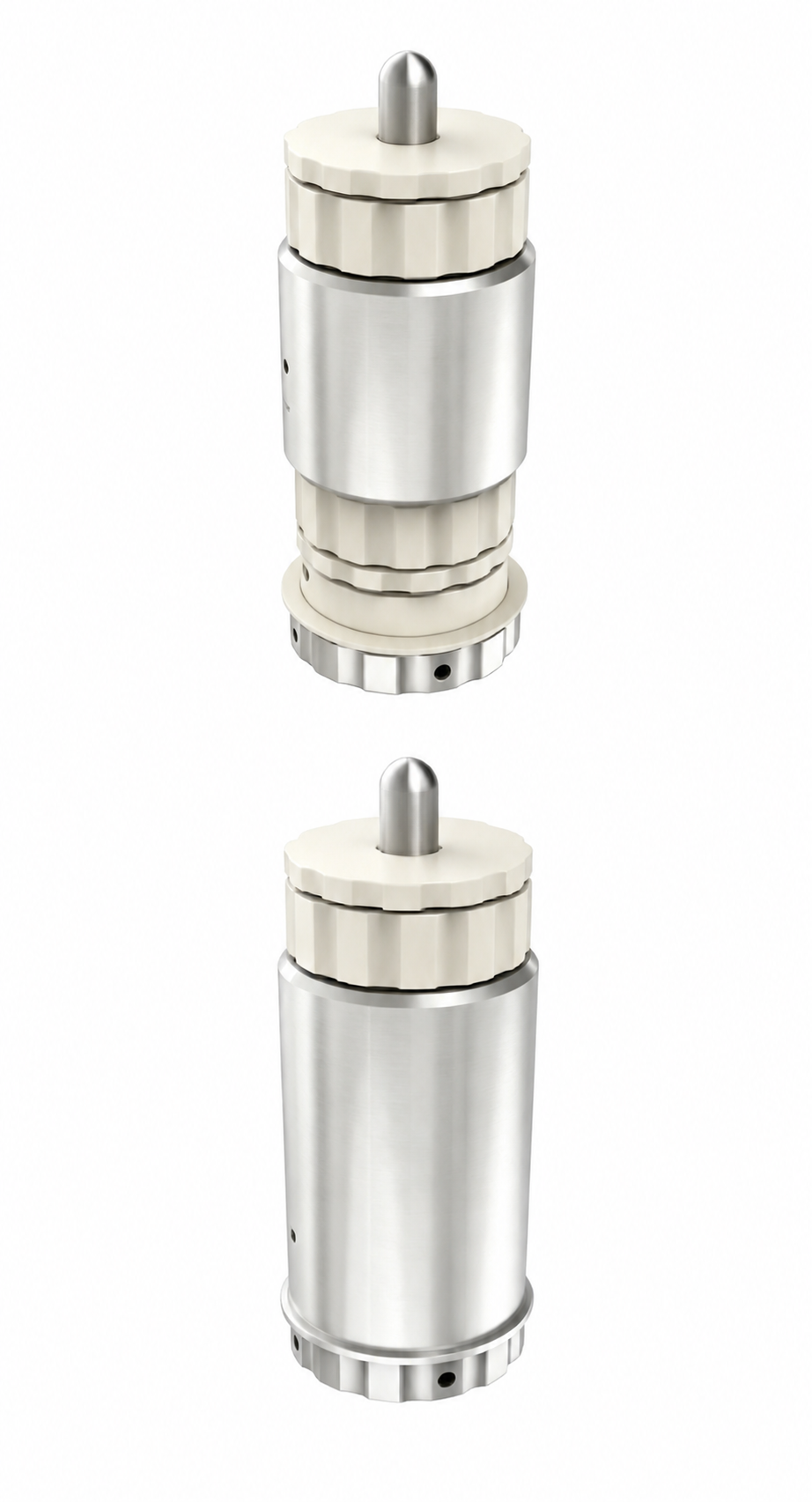

CompreCell / CompreCell DP 固态电池测试夹具

两电极/三电极气密固态电池与固体电解质测试单元

CompreCell 是用于固态电池和固体电解质两电极表征的气密测试夹具，可与压力平台组合，在可控堆压下进行 EIS、电导率、循环和界面稳定性测试。CompreCell DP 在此基础上支持两电极与三电极配置，适用于更深入的固态电池界面、电极电位和阻抗分解研究。

两电极三电极气密结构固态电池固体电解质界面研究

特点与优势

气密设计，适合空气敏感样品
CompreCell 支持两电极测试结构
CompreCell DP 支持两电极和三电极实验
可在压力架中使用
适合粉末压片、固体电解质与固态电池
增强实验重复性和不同实验室之间可比性

主要参数

参数	CompreCell 规格	CompreCell DP 规格	说明
电极结构	两电极	两电极 / 三电极	DP版适合机理分析
密封能力	气密	气密	适合空气敏感材料
压力兼容	支持	支持	可配合 CompreDrive / CompreFrame / ComPrep
温度兼容	支持	支持	可配合 H-Addon / HC-Addon
电化学测试	EIS、循环、电导率等	EIS、循环、界面阻抗、参考电极测试	取决于外部电化学设备
典型样品	固体电解质、固态电池压片	固态电池、固体电解质、多层结构样品	标准化夹具测试与深入机理研究

RHD Instruments

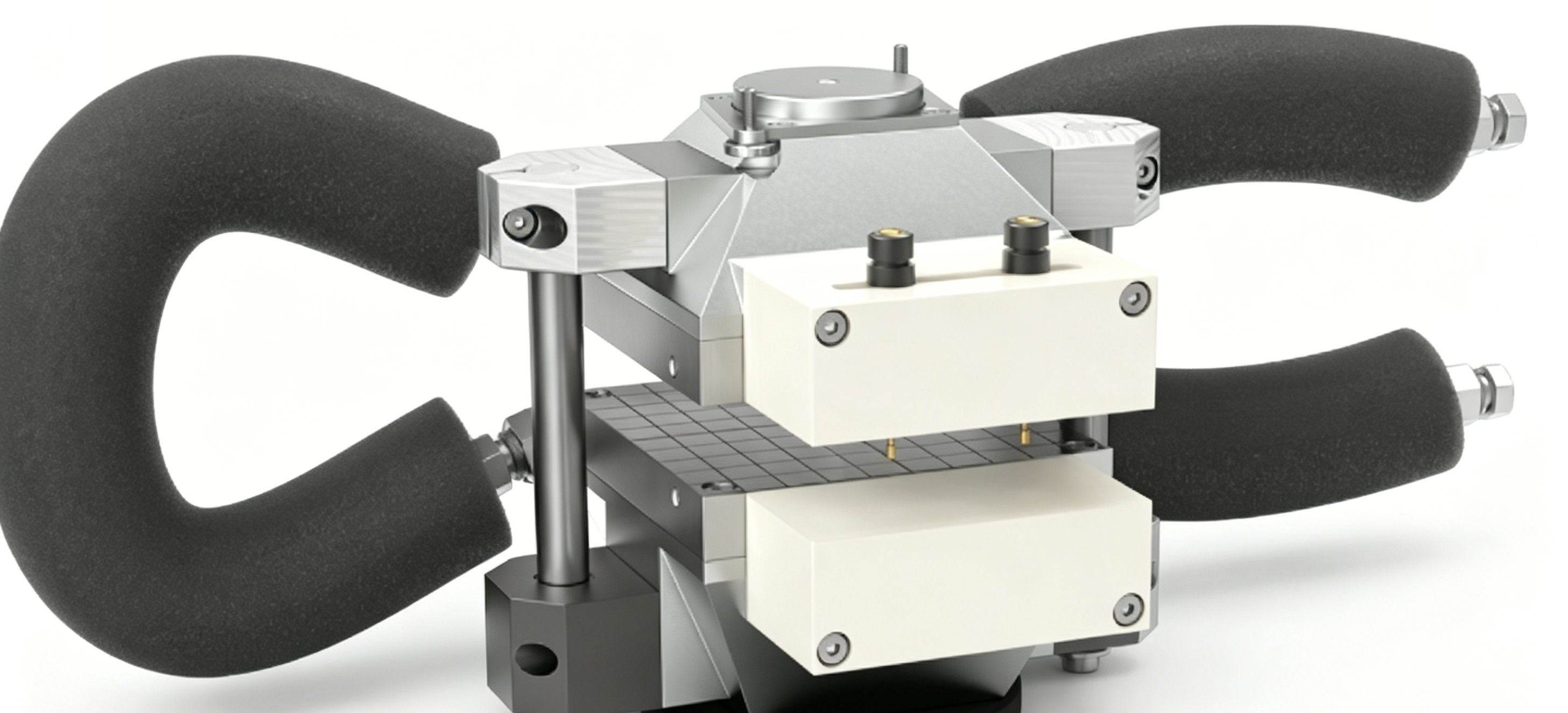

CompreCell Pouch 软包电池压力温度测试夹具

面向软包电池的压力、温度与厚度同步测试夹具

CompreCell Pouch 是用于小型软包电池研究的专用夹具，可与压力平台、温控附件和厚度传感器组合，实现在受控条件下的软包电池性能循环与膨胀行为记录。

软包专用压力温度厚度循环

特点与优势

适合小型软包电池夹持
可在不同堆压条件下测试
支持温度控制与厚度监测
适合电池循环过程中的原位膨胀分析
可用于多种电池化学体系

主要参数

参数	规格	说明
适用电池	小型软包电池	研发级样品
压力控制	支持	结合压力平台实现
温度控制	支持	结合 H-Addon / HC-Addon
厚度监测	支持	结合 Distance-Addon / LVDT Distance-Addon
电化学同步	支持	配合外部电池测试仪/电化学工作站
推荐组合	CompreDrive + CompreCell Pouch + Distance-Addon	用于自动化膨胀测试

RHD Instruments

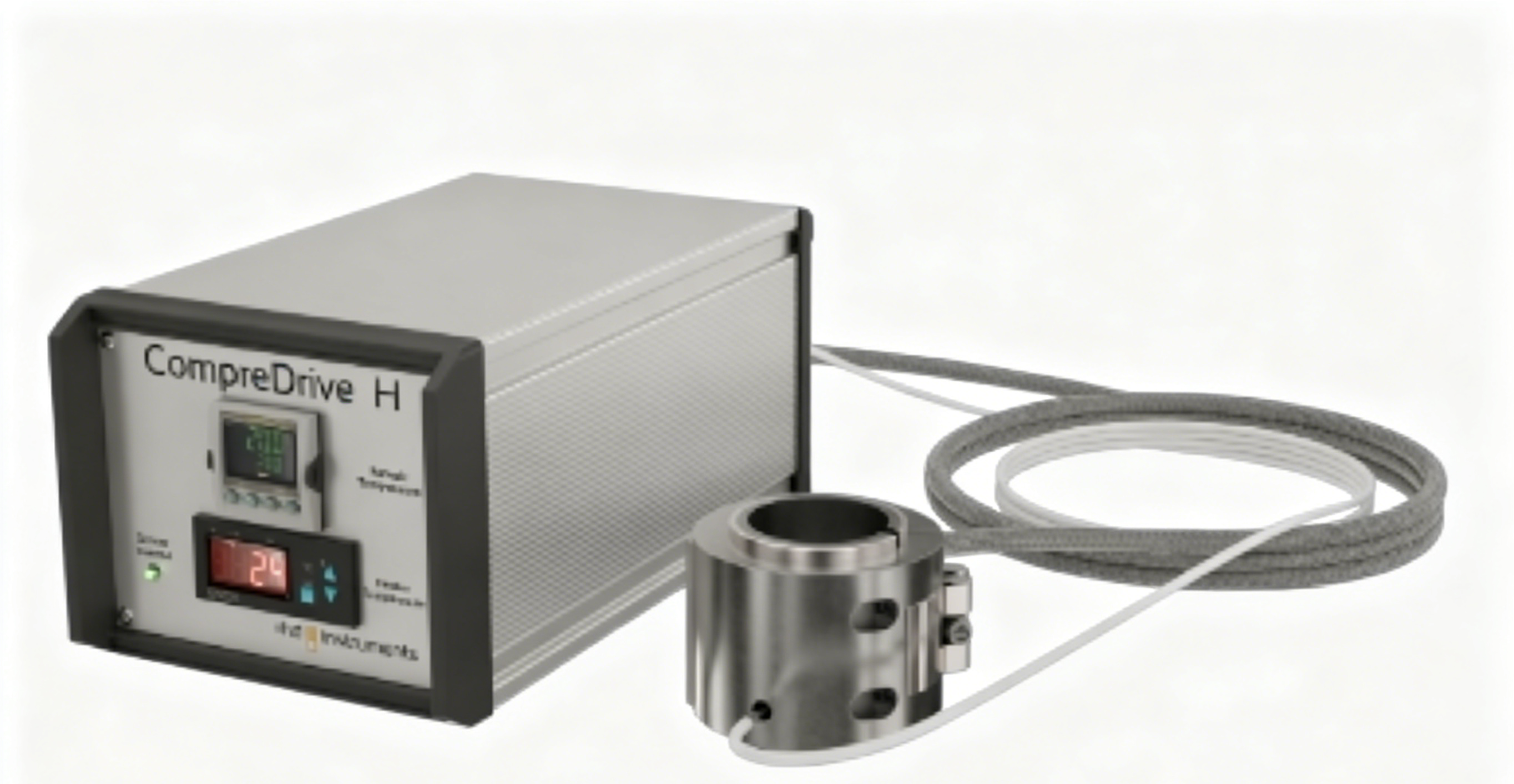

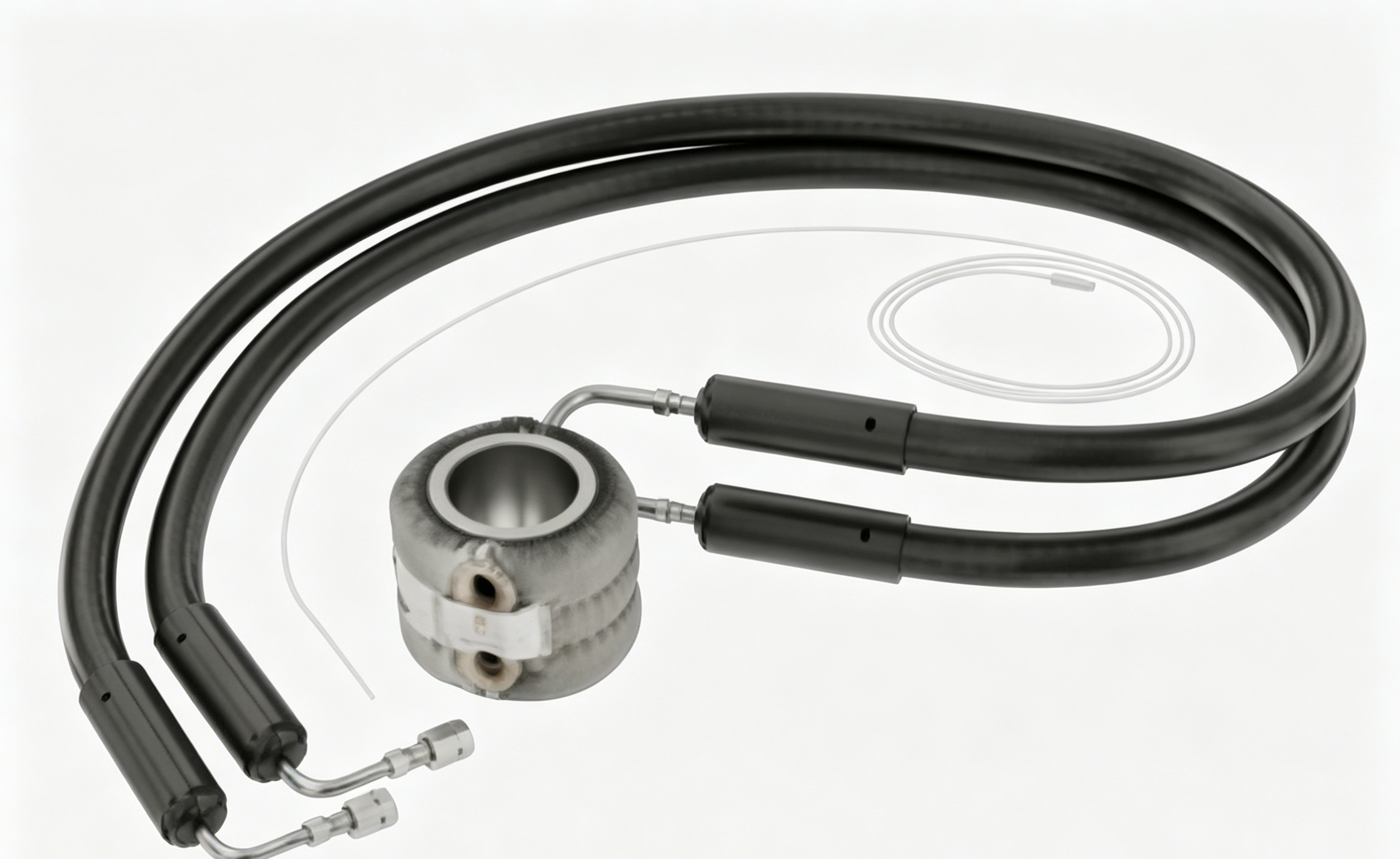

H-Addon / HC-Addon 温控模块

用于固态电池与软包电池测试的加热/冷却附件

H-Addon 与 HC-Addon 用于为 CompreDrive、CompreFrame 及相关测试夹具提供温度控制能力。H-Addon 主要用于加热，HC-Addon 可实现加热与冷却，并需要外部循环恒温器。

加热冷却温度控制压力平台兼容循环恒温器

特点与优势

为压力测试平台增加温度维度
支持温度依赖性电导率与循环性能研究
可与压力和电化学数据同步记录
HC-Addon 覆盖低温至高温区间
H-Addon 适合室温以上加热测试

主要参数

参数	规格	说明
H-Addon	室温至 +250°C	加热插件，温度上限受套管材料影响
HC-Addon	-30°C 至 +230°C	加热/冷却插件，需要外部循环恒温器
兼容平台	CompreDrive / CompreFrame / 相关测试夹具	按具体夹具确认
控制方式	可与软件集成	支持温度记录与自动流程
典型用途	温度依赖电导率、循环性能、界面稳定性	与压力测试配套

RHD Instruments

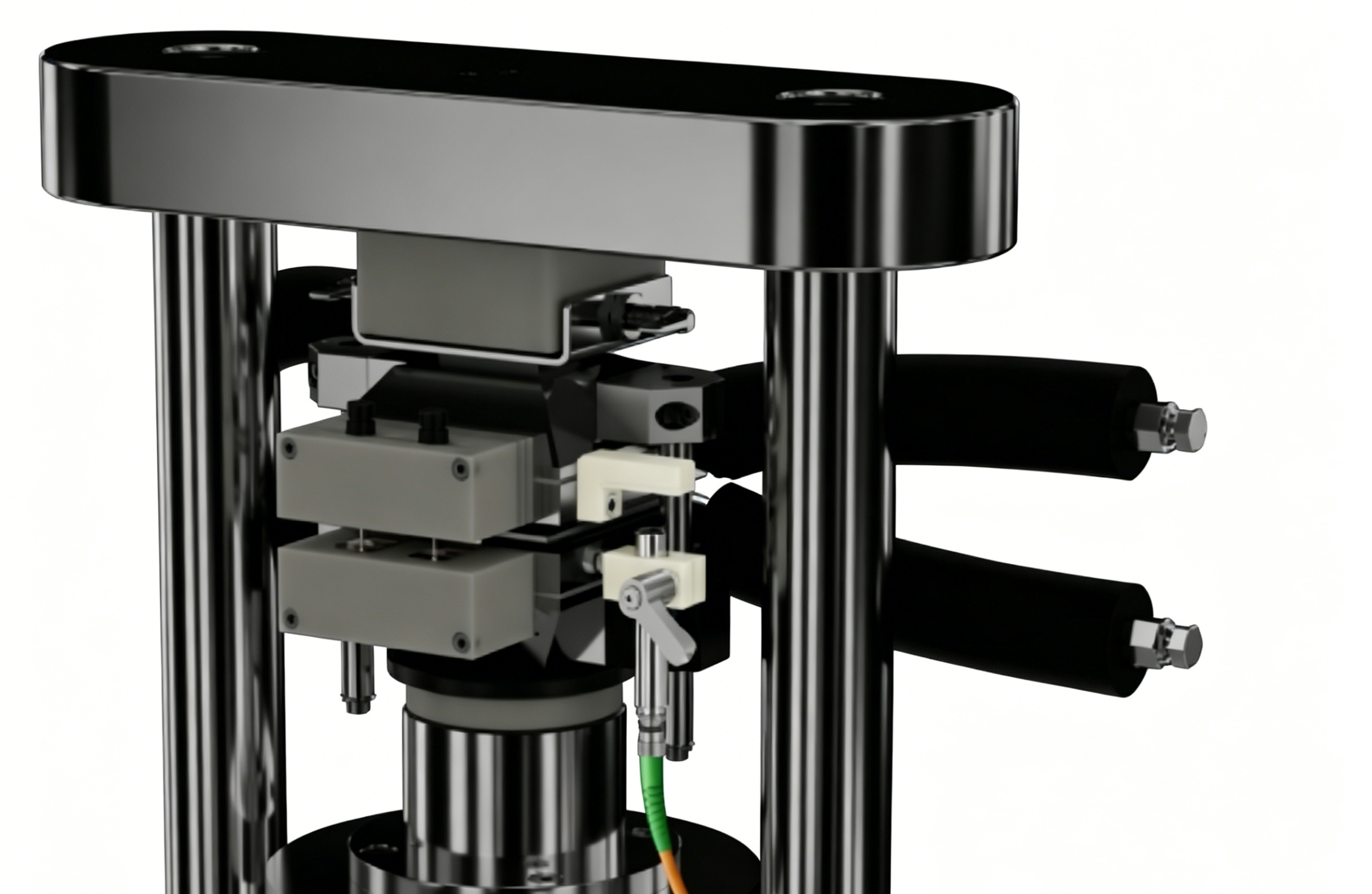

Distance-Addon 厚度监测系统

用于电池膨胀与位移变化的原位监测附件

Distance-Addon 与 LVDT Distance-Addon 用于记录电池或样品在循环、温度变化和压力加载过程中的厚度/位移变化，是软包电池膨胀测试和固态电池堆叠稳定性研究的关键附件。

厚度监测LVDT膨胀测试原位测量电化学同步

特点与优势

实时监测厚度或位移变化
可与压力、温度、电化学数据同步
适合软包电池循环膨胀研究
LVDT 版本用于更高精度位移检测
适合长期稳定性和老化过程分析

主要参数

参数	规格	说明
Distance-Addon	厚度变化监测	用于常规膨胀/收缩记录
LVDT Distance-Addon	高精度位移附加组件	适合更高精度要求
同步数据	压力、温度、电化学	依赖系统集成方案
典型对象	软包电池、固态电池堆叠、压片样品	用于原位厚度分析
推荐组合	ComprePouch / CompreCell Pouch	用于软包电池膨胀测试

RHD Instruments

RelaxIS3 / Edelweiss 软件平台

阻抗谱分析、自动数据处理与交互式报告

RHD 软件体系包括 RelaxIS3 阻抗谱分析软件和 Edelweiss 自动数据分析与绘图平台。RelaxIS3 提供阻抗谱可视化、等效电路拟合、DRT、KK检验和批量拟合；Edelweiss 用于多源数据加载、自动化工作流、交互式图表和 HTML 报告输出。

EIS分析等效电路DRT自动工作流HTML报告

特点与优势

支持 Nyquist、Bode 等多种阻抗谱展示
内置70余种常用等效电路
支持 DRT 分析、KK 检验、残差分析
Edelweiss 支持 CSV、Excel、文本等多格式导入
可导出交互式 HTML 图表与报告

主要参数

参数	规格	说明
RelaxIS3	阻抗谱分析与等效电路拟合	Nyquist/Bode/导纳/复电容平面
预制等效电路	70+ 种	也可创建自定义电路
高级分析	DRT、KK 检验、Arrhenius、VFT	用于温度相关和数据质量分析
批量能力	批量拟合与参数分析	节省重复分析时间
Edelweiss	自动数据分析和绘图	适合多源实验数据整合
导入/导出	CSV、Excel、文本、图片、交互式 HTML	用于报告和共享

Applications

应用领域

根据客户课题方向快速匹配合适的 RHD 产品组合。

固态电池研发

推荐：CompreDrive、CompreFrame、CompreCell、CompreCell DP、H/HC-Addon。

软包电池膨胀测试

推荐：CompreDrive、ComprePouch、CompreCell Pouch、Distance-Addon、LVDT。

固体电解质表征

推荐：ComPrep、CompreCell、CompreCell DP、温控模块、RelaxIS3。

阻抗谱与数据分析

推荐：RelaxIS3、Edelweiss，适配多种电化学设备数据导入。

需要 RHD 电池膨胀测试方案？

请联系我们获取型号选型、系统配置、技术资料和报价支持。

联系我们

注：页面参数根据 RHD 产品手册整理。实际规格、温度范围和兼容性请以正式报价与厂家最新技术资料为准。
